Mesure par thermodilution

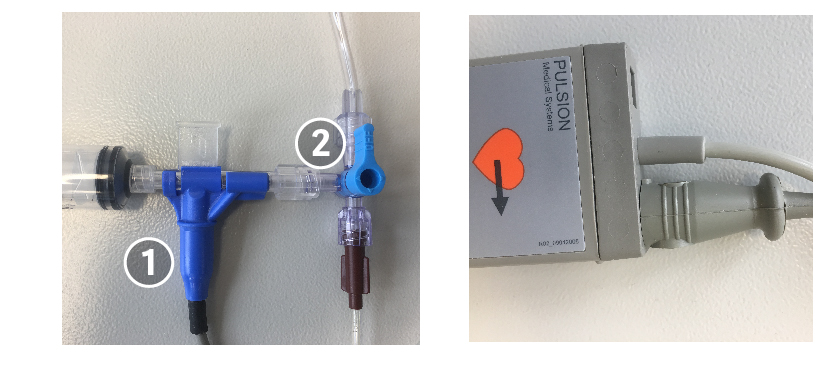

Injection veineuse centrale non détectée

1

Vérifiez le raccordement du capteur et du câble d'injectat.

2

Assurez-vous que le port du robinet d'injection est correctement positionné.

3

Remplacez le capteur d'injectat.

4

Remplacez le câble du capteur d'injectat.

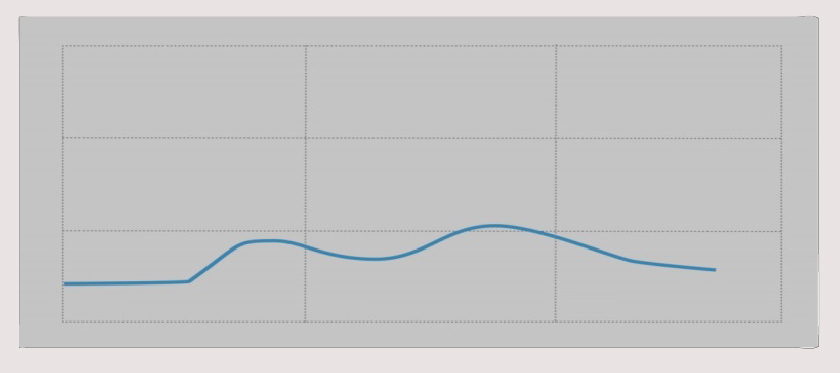

Courbe de thermodilution à double bosse
(« courbe en dos de châmeau »)

Cause habituelle : shunt cardiaque de droite à gauche

1

Vérifiez par échocardiographie.

2

Situation du patient

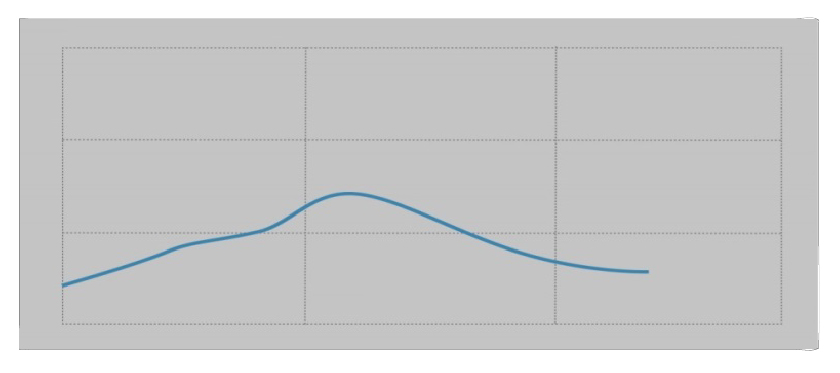

Courbe de thermodilution en cascade

1

Veillez à ce que l'injection du bolus se fasse sans à-coups et en continu.

2

En cas d'injection veineuse fémorale, évitez le croisement des signaux en repositionnant le cathéter

3

Vérifiez si la raison est due à un traitement ou à une maladie.
Situation du patient

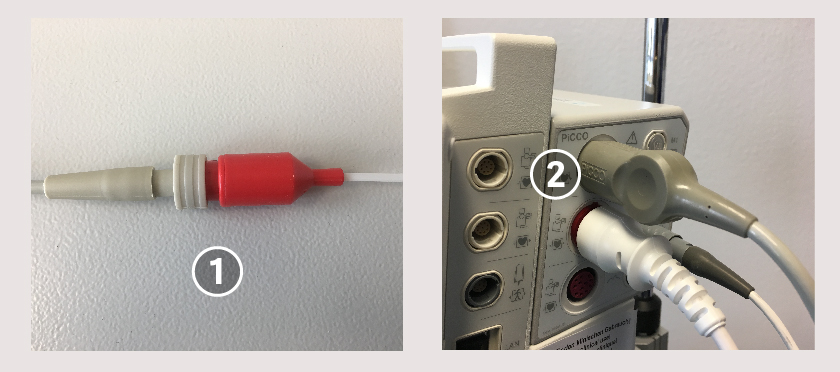

Artéfacts du signal de thermodilution

1

Vérifiez les connexions du câble du cathéter PiCCO.

2

Si le problème persiste :
Remplacez le câble de liaison artérielle.

3

Si le problème persiste :
Remplacez le cathéter PiCCO.

4

Vérifiez si la raison est due à un traitement ou à une maladie.
Situation du patient

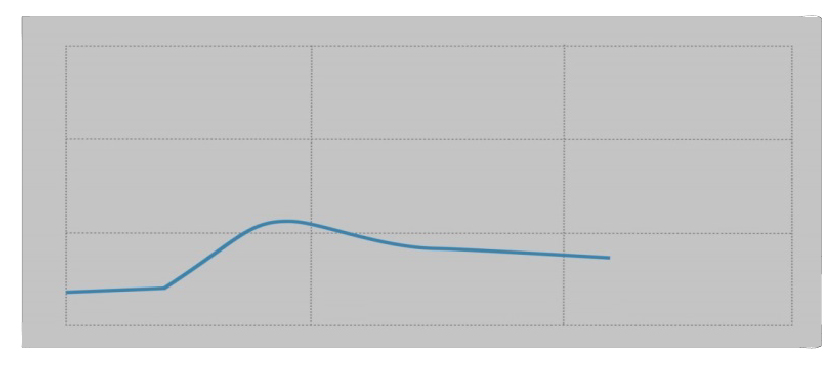

Courbe de thermodilution plate et prolongée (temps expiré)

1

Assurez-vous que la quantité d'indicateur est adéquate (utilisez un injectat plus froid et/ou plus d'injectat, max. 20 ml de solution saline froide).

2

Assurez une injection rapide du bolus (<7 secondes).

3

Vérifiez l'état du patient (débit sanguin faible et/ou œdème pulmonaire élevé) et l'améliorer éventuellement.

4

Vérifiez le shunt cardiaque de gauche à droite par échocardiographie.

5

Vérifiez si la raison est due à un traitement ou à une maladie.
Situation du patient

!

Remarque :
Le message de temps expiré apparaît après 90 secondes sans signal de thermodilution suffisant.

Guide de dépannage PiCCO | Pour PulsioFlex avec module PiCCO
